Smart Humidifier V10
旗舰级智能物联网加湿器 | ESP32-C3FN4 + FreeRTOS 硬核全栈自研开发
Final Release 最终交付版
功能运行实拍演示
V10最终稳定版：完整展示按键、语音、蓝牙、幻彩与超声波雾化功能的协同运行。
具体实现了哪些功能？ (干货拆解)
🌫️ 多模态雾化控制
基于物理按键的长/短按，系统可在四个状态间精准流转：待机 (Off)、持续大雾 (High)、静音小雾 (Low) 以及间歇喷雾 (喷3秒停3秒)。
🗣️ 离线语音绝对指令
接入天问 ASRPRO 模块。通过串口接收特定指令集，可无视当前按键状态，直接通过语音口令强制跳转到大雾或间歇模式。
🌈 WS2812B 状态同步反馈
利用原生 RMT 外设硬件接口发送纳秒级时序。不同雾化模式对应不同的马卡龙色系动态流光反馈，提供高阶视觉体验。
📱 原生蓝牙 (BLE) 控制
代码底层已初始化 BLE 协议栈，支持广播原生服务。为后续开发小程序进行动态雾量曲线调节打下基础。
硬件选型与电源管理 (Hardware Lifecycle)
🧠 MCU 通信大脑
主控 ESP32-C3FN4。
集成了 4MB Flash，支持 Wi-Fi & BLE 5.0，负责全局 FreeRTOS 多任务任务调度与事件处理。
🔋 充放电与保护电路
充电 TC4056A 线性充电 IC。
保护 XB5306A 一体化保护 IC，提供鋰電池過充、過放與短路三重物理保護，确保设备安全。
⚡ 雾化谐振驱动模块
驱动 AO3400 N沟道增强型 MOS 管。
配合大功率电感，承载底层 108kHz 的高频 PWM 信号，实现微孔雾化片的谐振。
攻克了哪些底层技术痛点？
🛡️ 硬件级動力安全保護
软硬限位 底层代码强制限定 LEDC 外设 PWM 占空比在 **45% (数值135)** 以下。彻底消除前期版本 MOS 管和电感烧毁隐患，赋予 V10 工业级稳定性。
🔄 矩阵路由解决走线冲突
矩阵互联 ASRPRO 模块TX强制为PA2，与 PCB 硬件布线交叉矛盾。利用 ESP32-C3 的 GPIO 矩阵路由特性，实现 TX/RX 引脚职责的代码层动态对调。
⏱️ 0 CPU占用 RMT 色彩驅動
硬件加速 放棄常規軟件翻轉 GPIO 写法。引入原生 RMT 外设，纳秒级色彩数据直接填入硬件缓存，由硬件发送波形，主循环 0 占用。
硬件全栈设计图集 (全栈自研硬核，点击图片放大)

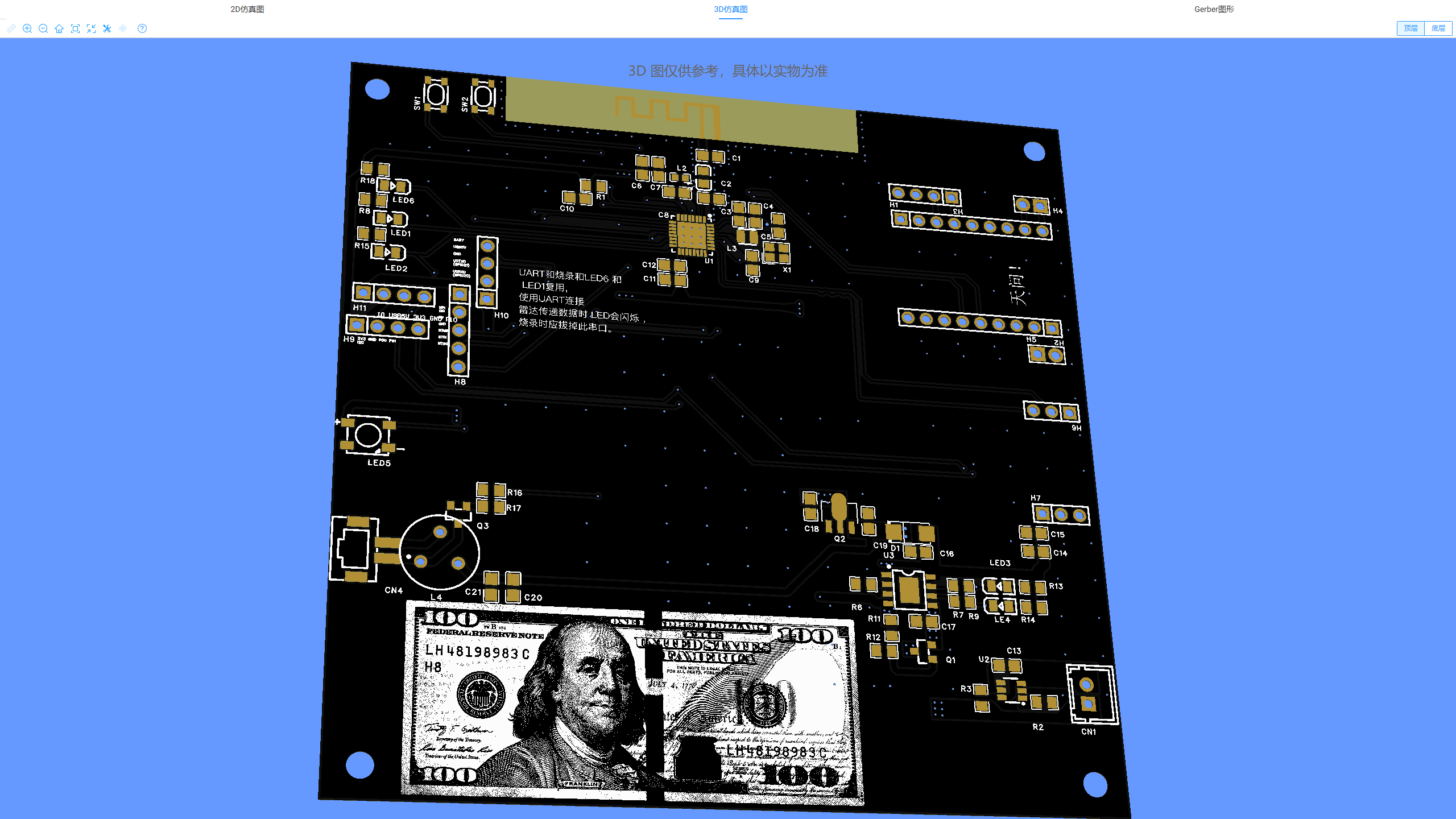

3D正面整体架构 (JLC EDA)

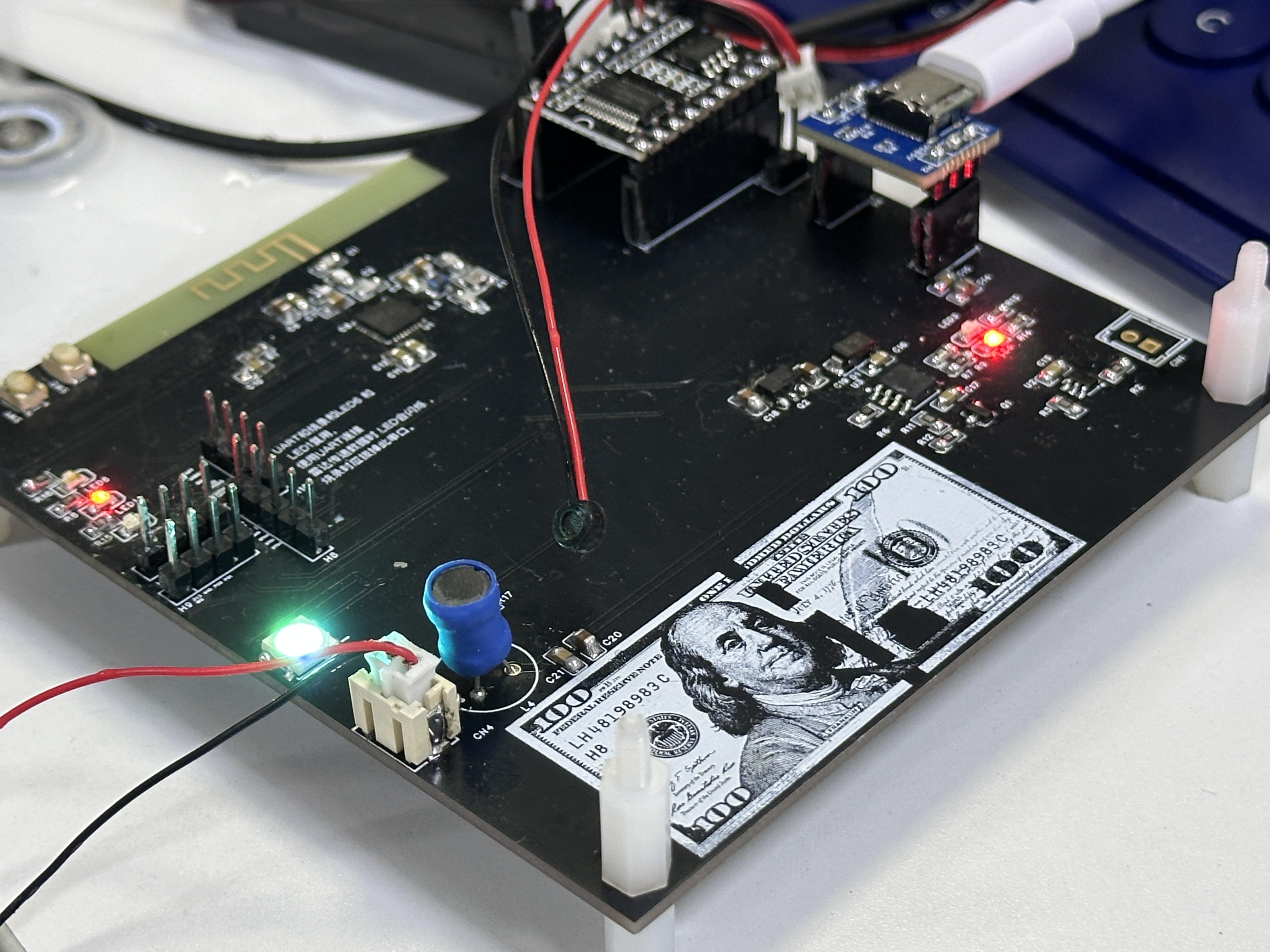

PCB正面高度集成主板静态图

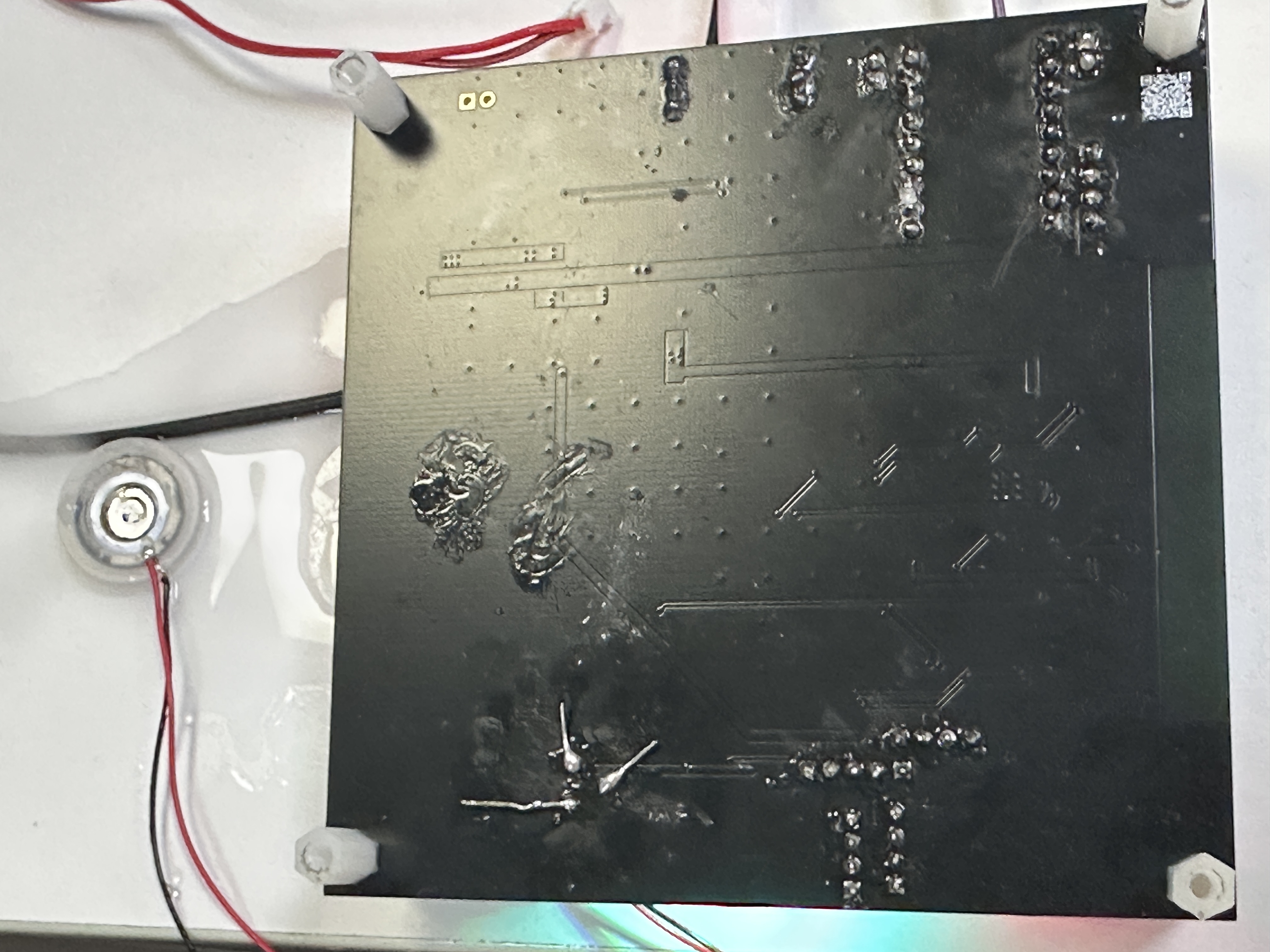

PCB背面：XB5306A 电池保护电路细节
V10系统全套配件全貌
开发工具链与开源打板资料下载

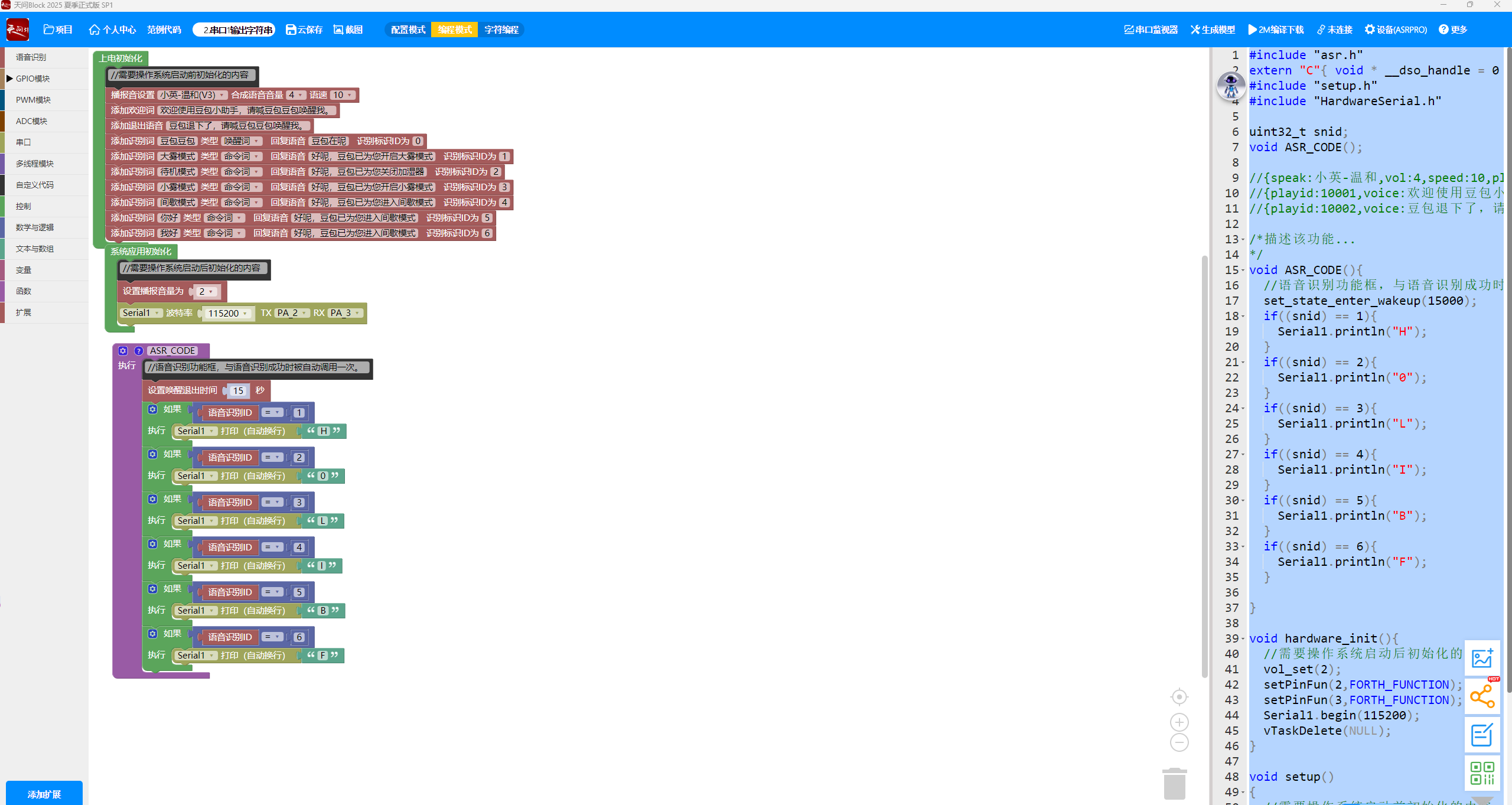

离线语音模块工具链 (天问 ASRPRO)
